دستگاه جوش پلی اتیلن

دستگاه جوش پلی اتیلن
در اتصالات جوشي، كيفيت جوش و بازده آن بستگي به مهارت و توانائي جوشكار، تناسب و كارايي مناسب دستگاه جوش و تجهيزات مربوطه و ميزان رعايت اصول و قوانين جوشكاري دارد. جوشكاري به روش لب به لب با صفحه داغ (Butt fusion)
ابتدا لوله در دو فك دستگاه جوش (ثابت و متحرك) گذاشته مي شود و پس از تنظيمات لازم، قالب ها بسته مي شوند.
صفحه رنده مابين دو لولـه قرار مي گيرد و لبه لوله ها را كاملاً صاف و تميز مي نمايد و پس از آن برداشته مي شود.
صفحه داغ را كه دماي ان به حد مجاز رسيده است (210-220 درجه سانتيگراد) مابين لوله قرار داده و دو سر لوله ها به آن چسبانده مي شوند و فشار طبق دستور عمل هاي دستگاه جوش، بالا برده مي شود تا در محل تماس لوله ها با صفحه داغ؛ برآمدگي مدور و يكنواختي با اندازه معين ايجاد گردد.در ادامه مرحله فوق، از ميزان فشار كاسته مي شود و لايه هاي داخلي در محل اتصال كاملاً ذوب مي گردند.
- قسمت متحرك دستگاه جوش، به عقب رانده شده و صفحه داغ بصورتي جدا مي شود كه هيچ آسيبي به سطوح ذوب شده وارد نيايد.
- دو سر لوله، به سرعت به همديگر چسبانده شده و فشار بتدريج، افزايش يافته و تا خنك شدن محل جوش، ثابت نگاه داشته مي شود.
- مدت زمان خنك شدن در مرحله فوق، بستگي به ضخامت لوله ها دارد. در طي اين زمان، محل اتصال نبايد تحت تنش يا فشار غير مجاز قرار بگيرد.

- لبه جوش در محل اتصال بايد بصورت يك برآمدگي دو تكه باشد. تشكيل اين برآمدگي، نشان دهنده آن است كه جوشكاري بصورت يكنواخت انجام شده است .

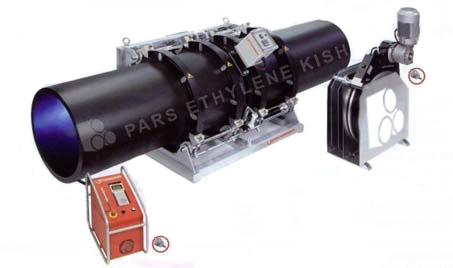

جهت جوش لوله های تحت فشارآبرسانی وفاضلابی ازسایز 200 میلیمتر الی 500 میلیمتر
این دستگاه شامل:
- شاسی اصلی دستگاه با کلمپ های مربوطه تاسایز 500 میلیمتر
- یونیت هیدرولیک دستگاه با الکتروموتور ( 2 اسب ) و پمپ هیدرولیک
- صفحه رنده با الکترو موتور وگیربکس 1500 وات
- صفحه داغ تمام تفلون نچسب با المنت های 4000 وات
جهت جوش لوله های تحت فشار آبرسانی و فاضلابی از سایز 90 میلیمتر الی 250 میلیمتر این دستگاه شامل:
- شاسی اصلی دستگاه با کلمپ های مربوطه تا سایز 250 میلیمتر
- یونیت هیدرولیک با توان الکتروموتور
- صفحه رنده دارای دریل با توان 660 وات
- صفحه داغ تمام تفلون نچسب با المنت های با قدرت 1500 وات
